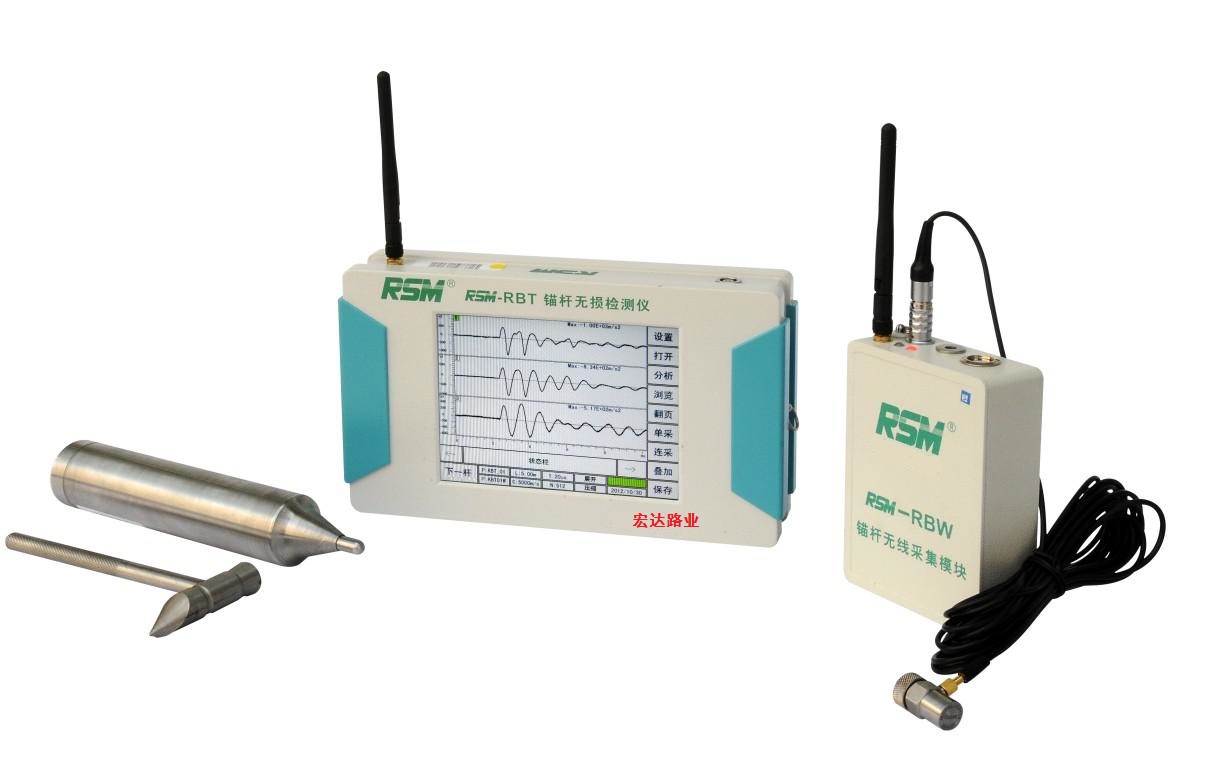

锚杆无损检测仪
发布日期:2015-04-04 14:26

用 途:

u 锚杆杆体长度检测

u 锚杆锚固密实度检测

u 锚杆锚固缺陷位置检测

符 合:

u 《锚杆喷射混凝土支护技术规范GB50086-2001

u 《水电水利工程物探规程DL/T5010-2005

u 《锚杆锚固质量无损检测技术规程JGJ/T182-2009

技术特点:

技术特点图

1. 无线模式操作,无线传输距离可达50米,减轻现场测试强度,有效保障安全性

2. 配备便捷式大功率超磁声波发射震源,测试信号更佳

3. 采样精度高,16位A/D,采样间隔可达1μs,采样率最高可达1000KHz

4. 整套系统全防水设计,适用于隧道,基坑等多种高湿度高温度恶劣环境

性能指标:



RSM-RBT 锚杆无损检测仪

RSM-RBW 无线采集模块

显示方式

6.5真彩液晶显示屏(背光可调)

供电模式

内置锂电池

存储模式

电子硬盘

体积

14×9.5×4.2(cm)

存储量

10万根数据

重量

0.5kg

主控系统

内置工控机

工作温度

-20~70℃

采样间隔

1.0us~2000us

传输模式

无线传输

采样频率

5kHz-1MHz

传输距离

100米

记录长度

0.5k、1k、2k、4k (可选)

传输速率

115200bit/s

A/D转换精度

16位

RSM-RBR超磁致伸缩声波震源

采集器带宽

10Hz-50kHz(频带宽度)

供电模式

内置锂电池

接受灵敏度

≤30uv

体积

Ф4.5×27.8cm

数据传输模式

U盘

重量

1.0kg

工作温度

-20~70℃

工作温度

-20~70℃

供电模式

内置锂电池

最大瞬间功率

20kw

体积

23.5×14×4.2(cm)

工作电压

12V

重量

3kg

连续发射间隔时间

0.2s



标准配置:



序号

名  称

规  格

数量

1

RSM-RBT采集仪

含:电源适配器、铝合金仪器箱

1套

2

磁铁式加速度传感器

电缆长度20米,触发小手锤

1套

3

采集分析处理软件

软件光盘及U盘各一、操作使用说明书二本

1套



选购配件:



序号

项   目

规  格

价  格

备  注

1

磁铁式加速度传感器

电缆长度20米

2000元/套



2

RSM-RBR超磁震源



16000元/套



3

RSM-RBW无线采集模块



8000元/套
